Знакома ли вам ситуация: нужно заменить блок питания для ноутбука, монитора или другого устройства, а вы смотрите на десятки разных разъемов и не понимаете, какой именно нужен? Или, возможно, вы уже купили универсальный адаптер, а штекеры из комплекта, как назло, не подходят? Это чувство растерянности знакомо многим, ведь мир электроники предлагает невероятное многообразие, и разъемы блоков питания – не исключение.

Неправильно подобранный разъем – это не просто неудобство. Это может быть причиной потерянных денег, повреждения гнезда питания устройства, а в худшем случае – выхода из строя самого ноутбука или монитора. Именно поэтому понимание того, как выбрать правильный разъем, является ключевым для безопасности и долговечности вашей техники.

Почему разъемы такие разные?

Может показаться, что производители специально создают множество разных разъемов, чтобы усложнить нам жизнь. Частично это так – каждый бренд стремится защитить свой рынок аксессуаров. Однако есть и объективные причины для такого разнообразия – разные устройства требуют разного напряжения и силы тока. Уникальные разъемы помогают избежать ошибочного подключения несовместимых блоков питания.

Ультрабуки и планшеты нуждаются в миниатюрных разъемах, тогда как мощные игровые ноутбуки – в более массивных, способных выдерживать высокие нагрузки. Некоторые разъемы разработаны таким образом, чтобы быть более устойчивыми к изгибам или выламыванию.

Основные типы разъемов для блоков питания

Разъемы блоков питания для ноутбуков и мониторов чаще всего делятся на несколько основных категорий. Давайте рассмотрим самые популярные:

1. Круглые (цилиндрические) штекеры

Это, безусловно, самый распространенный тип разъемов. Но не дайте себя обмануть их простотой – они имеют множество вариаций! Главное отличие между ними – это внешний диаметр и внутренний диаметр (диаметр отверстия). Иногда внутри может быть центральный штырек.

Как определить? Лучший способ – измерить штекер оригинального блока питания с помощью штангенциркуля (если есть). Сначала измерьте внешний диаметр металлической части штекера, затем – внутренний диаметр отверстия. Если есть центральный штырек, обязательно укажите его наличие.

2. Прямоугольные штекеры

Эти разъемы имеют четко выраженную прямоугольную форму и менее вариативны, чем круглые.

Lenovo Slim Tip: Фирменный прямоугольный разъем для ноутбуков Lenovo серий ThinkPad, IdeaPad, а также некоторых других моделей. Имеет характерный желтый или черный корпус. Часто оснащен центральным штырьком.

3. USB-C (Type-C)

Это современный универсальный разъем, который становится стандартом для все большего количества устройств – от смартфонов до мощных ноутбуков.

Благодаря поддержке технологии USB Power Delivery (USB PD), один и тот же кабель USB-C to USB-C может использоваться для зарядки устройств с разными потребностями в мощности (от 5В/1А для телефона до 20В/7А для ноутбука).

Важно: При выборе кабеля USB-C для зарядки ноутбука, убедитесь, что он поддерживает USB PD и необходимую мощность (например, 60 Вт, 100 Вт, 140 Вт). Не все USB-C кабели одинаковы по возможностям!

4. Специфические (редкие) разъемы

Некоторые производители используют уникальные, патентованные разъемы, которые не подпадают под перечисленные выше категории. Например, старые разъемы Apple MagSafe (MagSafe 1, MagSafe 2), или некоторые редкие штекеры для очень старых ноутбуков. В таких случаях поиск замены может быть сложнее, и часто приходится обращаться в специализированные сервисы или искать оригинальные блоки питания.

Как точно определить нужный разъем

Вот ваш алгоритм действий для безошибочного определения разъема:

Шаг 1: Найдите оригинальный блок питания

Если он есть, это ваш лучший помощник. Внимательно осмотрите штекер, который вставляется в ноутбук.

Шаг 2: Измерьте диаметры (для круглых штекеров)

• - Внешний диаметр: Измерьте диаметр металлической части штекера.

• - Внутренний диаметр: Измерьте диаметр отверстия внутри штекера. Это можно сделать с помощью штангенциркуля или, если его нет, с помощью линейки и карандаша, делая отметки и сравнивая.

• - Наличие центрального штырька: Обязательно обратите внимание, есть ли внутри штекера тонкий металлический штырек. Это очень важная деталь!

Шаг 3: Сравните форму (для прямоугольных и других)

Для прямоугольных штекеров или USB-C достаточно визуального сравнения формы. Убедитесь, что форма разъема на вашем ноутбуке полностью совпадает с формой штекера.

Шаг 4: Запишите параметры питания (V, A, W)

Хотя это не относится непосредственно к разъему, но это критически важно для выбора совместимого блока питания или переходника. Найдите на оригинальном блоке питания надпись "OUTPUT", где будут указаны напряжение (V), сила тока (A) и/или мощность (W).

Шаг 5: Воспользуйтесь онлайн-каталогами или обратитесь к специалистам

Многие интернет-магазины (например, Kolega Power на https://kolega-power.ua/ru/catalog/perekhodniki-dlya-blokov-pitaniya) имеют каталоги переходников и блоков питания, где можно найти совместимость по модели ноутбука или по размерам штекера. Если вы не уверены, лучше сфотографировать оригинальный штекер и отправить фото консультанту или обратиться в сервисный центр.

Переходники для блоков питания: Когда они нужны и как выбрать?

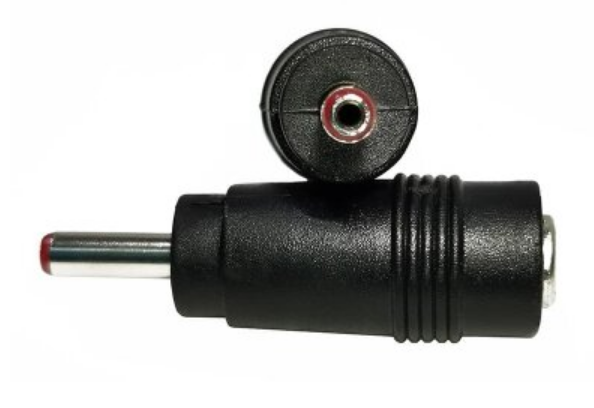

Переходники для блоков питания – это небольшие адаптеры, которые позволяют подключить блок питания с одним типом штекера к ноутбуку с другим разъемом. Они очень удобны, если:

• - У вас есть универсальный блок питания, но без нужного штекера.

• - У вас есть качественный блок питания от старого ноутбука, а новый имеет другой разъем (при этом параметры V, A, W блока питания должны быть совместимы!).

• - Вам нужно временное решение.

Качество переходника: Это очень важно! Дешевые переходники могут иметь плохие контакты, что приводит к искрению, перегреву, потерям мощности и даже повреждению гнезда ноутбука. Выбирайте проверенные бренды, как Kolega Power, которые специализируются на аксессуарах для питания.

Распространенные ошибки и как их избежать:

• - "Подходит по размеру – значит, подойдет": НИКОГДА НЕ ПОДКЛЮЧАЙТЕ! Даже если штекер физически входит в гнездо, это не означает, что он подходит электрически. Напряжение и полярность могут быть неправильными, что приведет к серьезному повреждению.

• - Игнорирование центрального штырька: Этот штырек является не просто конструктивным элементом, а часто используется для "общения" между блоком питания и ноутбуком, передавая информацию о совместимости и мощности. Отсутствие или повреждение штырька может привести к тому, что ноутбук не будет заряжаться или будет требовать "оригинальный" адаптер.

• - Использование расшатанных переходников/штекеров: Плохой контакт приводит к искрению, нагреву, нестабильному питанию и повреждению гнезда. Заменяйте такие элементы немедленно.

• - Экономия на качестве: Дешевые переходники и кабели – это всегда риск. Их качество изготовления и материалов часто не соответствует требованиям безопасности и надежности.

Правильный выбор разъема для блока питания – это не мелочь, а фундаментальный аспект безопасной и эффективной работы вашего ноутбука или монитора. Теперь, вооружившись знаниями о разных типах штекеров, методах их определения и важности качественных переходников, вы сможете уверенно решать любые вопросы, связанные с питанием.
